ОТ TK ENGINEERINGПРОДУКТОВ КАТАЛОГ
Намерете необходимата геометрия и размери. Изберете покритие според приложението и добавете кода в количката за оферта.
Изберете геометрия и размери.
Задайте количествата в количката.
Поискайте индивидуална оферта.
01 / BLACX
Започнете с режещата форма, след това сравнете размерите и покритията. Добавете кодовете в една количка за оферта.
Всички геометрии и дължини
02 / BLACX
Една и съща геометрия се предлага с покритие на основата на AlCrN или TiSiN. Серията BALU за алуминий е без покритие, с полирана повърхност.
VERSA е нашият вариант на покритие на основата на AlCrN, предназначен за различни задачи в ежедневното производство. Името изразява многостранност. Може да се разглежда като начален избор за универсално фрезоване на стоманени детайли, при преминаване между различни операции и когато се търси широк диапазон от приложения. VERSA се отличава с многостранност, балансирано приложение и адаптивност към различни задачи.
CALDUR е нашият вариант на покритие на основата на TiSiN за приложения, при които топлината, генерирана при рязане, има решаващо влияние върху износването на инструмента. Името съчетава идеите за топлина и издръжливост. При това семейство покрития се акцентира върху запазването на твърдостта при високи температури и устойчивостта на окисление. Разглеждаме CALDUR за фрезови операции с концентрирано топлинно натоварване, съчетано с подходяща геометрия на инструмента и условия на рязане.
VERSA и CALDUR са различни варианти на покритие за един и същ продукт. Изборът не се основава само на твърдостта на детайла: материалът, операцията, скоростта на рязане, закрепването и охлаждането се разглеждат заедно. VERSA се разглежда за универсална употреба, а CALDUR — за приложения, при които топлоустойчивостта е приоритет.
Щракнете върху кода, за да го добавите в количката за оферта.
Всички размери са в mm.Наличност и доставка → · Избор според материала и операцията →
| D | Lc | d | L | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 | ||
| 14 | 45 | 14 | 100 | ||
| 16 | 45 | 16 | 100 |

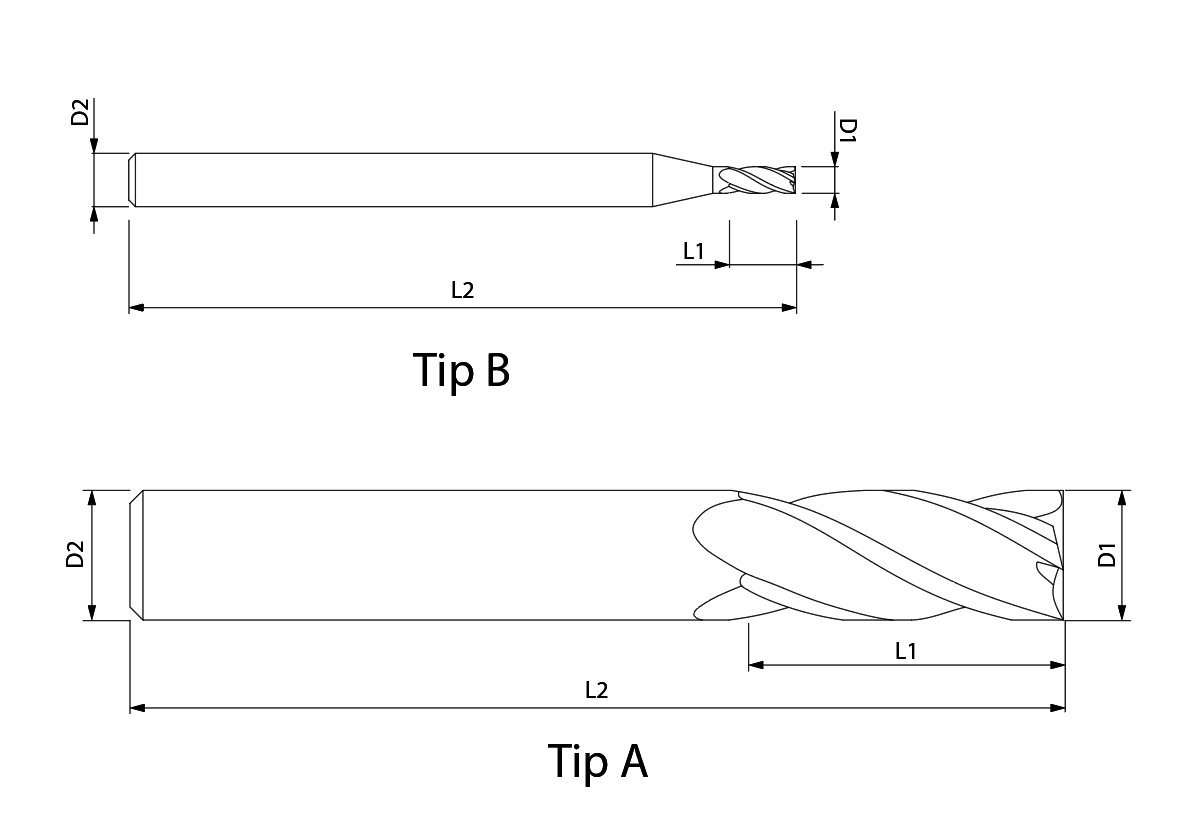

D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|
| 3 | 12 | 3 | 75 | ||
| 4 | 16 | 4 | 75 | ||
| 5 | 30 | 5 | 100 | ||
| 6 | 30 | 6 | 100 | ||
| 8 | 35 | 8 | 100 | ||
| 8 | 50 | 8 | 150 | ||
| 10 | 40 | 10 | 100 | ||
| 10 | 55 | 10 | 150 | ||
| 12 | 45 | 12 | 100 | ||
| 12 | 55 | 12 | 150 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|---|
| 3 | 6 | 3 | 50 | 1,5 | ||
| 4 | 8 | 4 | 50 | 2 | ||
| 5 | 10 | 5 | 50 | 2,5 | ||
| 6 | 12 | 6 | 50 | 3 | ||
| 8 | 16 | 8 | 60 | 4 | ||
| 10 | 20 | 10 | 75 | 5 | ||
| 12 | 24 | 12 | 75 | 6 | ||
| 14 | 28 | 14 | 100 | 7 | ||
| 16 | 32 | 16 | 100 | 8 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|---|
| 3 | 6 | 3 | 75 | 1,5 | ||
| 4 | 8 | 4 | 75 | 2 | ||
| 5 | 10 | 5 | 100 | 2,5 | ||
| 6 | 12 | 6 | 100 | 3 | ||
| 8 | 16 | 8 | 100 | 4 | ||
| 8 | 16 | 8 | 150 | 4 | ||
| 10 | 20 | 10 | 100 | 5 | ||
| 10 | 20 | 10 | 150 | 5 | ||
| 12 | 24 | 12 | 100 | 6 | ||
| 12 | 24 | 12 | 150 | 6 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|---|
| 3 | 8 | 3 | 50 | 0,5 | ||
| 4 | 10 | 4 | 50 | 0,5 | ||
| 5 | 13 | 5 | 50 | 0,5 | ||
| 6 | 15 | 6 | 50 | 0,5 | ||
| 6 | 15 | 6 | 50 | 1 | ||
| 8 | 20 | 8 | 60 | 0,5 | ||
| 8 | 20 | 8 | 60 | 1 | ||
| 10 | 25 | 10 | 75 | 0,5 | ||
| 10 | 25 | 10 | 75 | 1 | ||
| 10 | 25 | 10 | 75 | 1,5 | ||
| 12 | 30 | 12 | 75 | 0,5 | ||
| 12 | 30 | 12 | 75 | 1 | ||
| 12 | 30 | 12 | 75 | 2 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 | ||
| 14 | 45 | 14 | 100 | ||
| 16 | 45 | 16 | 100 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|
| 1,5 | 6 | 4 | 50 | ||
| 1,5 | 8 | 4 | 50 | ||
| 1,5 | 16 | 4 | 50 | ||
| 2 | 6 | 4 | 50 | ||
| 2 | 12 | 4 | 50 | ||
| 2 | 16 | 4 | 50 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|---|
| 1,5 | 6 | 4 | 50 | 0,75 | ||
| 1,5 | 8 | 4 | 50 | 0,75 | ||
| 1,5 | 10 | 4 | 50 | 0,75 | ||
| 2 | 6 | 4 | 50 | 1 | ||
| 2 | 10 | 4 | 50 | 1 | ||
| 2 | 16 | 4 | 50 | 1 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | VERSAНа основата на AlCrN | CALDURНа основата на TiSiN |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | Без покритие · полираниКод за поръчка |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | 0,2 | |
| 4 | 12 | 4 | 50 | 0,2 | |
| 5 | 15 | 5 | 50 | 0,2 | |
| 6 | 18 | 6 | 50 | 0,2 | |
| 8 | 24 | 8 | 60 | 0,2 | |
| 10 | 30 | 10 | 75 | 0,2 | |
| 12 | 36 | 12 | 75 | 0,2 | |
| 16 | 45 | 16 | 100 | 0,2 | |
| 20 | 45 | 20 | 100 | 0,2 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
| D | Lc | d | L | R | Без покритие · полираниКод за поръчка |
|---|---|---|---|---|---|
| 3 | 15 | 3 | 100 | 0,2 | |
| 4 | 25 | 4 | 100 | 0,2 | |
| 5 | 25 | 5 | 100 | 0,2 | |
| 6 | 30 | 6 | 100 | 0,2 | |
| 8 | 40 | 8 | 100 | 0,2 | |
| 10 | 40 | 10 | 100 | 0,2 | |
| 12 | 45 | 12 | 100 | 0,2 |
D: диаметър на рязане · Lc: дължина на рязане · d: диаметър на опашката · L: обща дължина · R: радиус
Изберете семейство инструменти, задайте размери и покритие в интерактивния конфигуратор. Изтеглете проекта за техническа оценка.
Проектирайте специален инструментBLACX · BSE / BSP
Изберете стандартна фреза с плосък връх, покритие и количество и изпратете запитване за пробна поръчка тук.
Дата на изпращане се потвърждава след проверка на наличността или производствения капацитет.
Поискайте потвърждение за наличност по код, покритие и количество. Включването в каталога не означава, че артикулът е наличен в момента.
Специални геометрии и количества, изискващи производство, се оферират след технически преглед. Сроковете за производство и изпращане се потвърждават с офертата.
Започнете с материала на детайла, след това изберете режеща геометрия и покритие.
Започнете със серия BSE/BSP или подходяща геометрия с ъглов радиус / сферичен връх. VERSA е универсалният вариант; CALDUR се разглежда при значително топлинно натоварване.
BSE / BSP →Серията BALU за алуминий е без покритие и с полирана повърхност. Изберете стандартна или удължена версия според достъпа.
BALU →Изпратете марка на материала, твърдост, операция и охлаждане за препоръка за инструмент и покритие.
Поискайте оферта →Посочете код, материал, твърдост, операция, радиална/аксиална дълбочина и охлаждане. Началните стойности трябва да съответстват на инструмента и установката.
Поискайте начални режими на рязане →
