VON TK ENGINEERINGPRODUKTKATALOG
Finden Sie die passende Geometrie und Abmessungen. Wählen Sie die Beschichtung für Ihre Anwendung und legen Sie die Bestellnummer in den Anfragekorb.
Geometrie und Abmessungen wählen.
Mengen im Anfragekorb festlegen.
Individuelles Angebot anfordern.
01 / BLACX
Beginnen Sie mit der Schneidenform und vergleichen Sie Abmessungen und Beschichtungen. Sammeln Sie die Bestellnummern in einem Anfragekorb.
Alle Geometrien und Längen
02 / BLACX
Die gleiche Werkzeuggeometrie ist mit AlCrN- oder TiSiN-basierter Beschichtung erhältlich. Die BALU-Aluminiumserie ist unbeschichtet und poliert.
VERSA ist unsere AlCrN-basierte Beschichtungsvariante für unterschiedliche Aufgaben in der täglichen Fertigung. Der Name steht für Vielseitigkeit. Sie kommt als erste Option für das allgemeine Fräsen von Stahlbauteilen, für wechselnde Bearbeitungsoperationen und für ein breites Anwendungsspektrum infrage. VERSA steht für Vielseitigkeit, einen ausgewogenen Einsatz und die Anpassung an unterschiedliche Aufgaben.

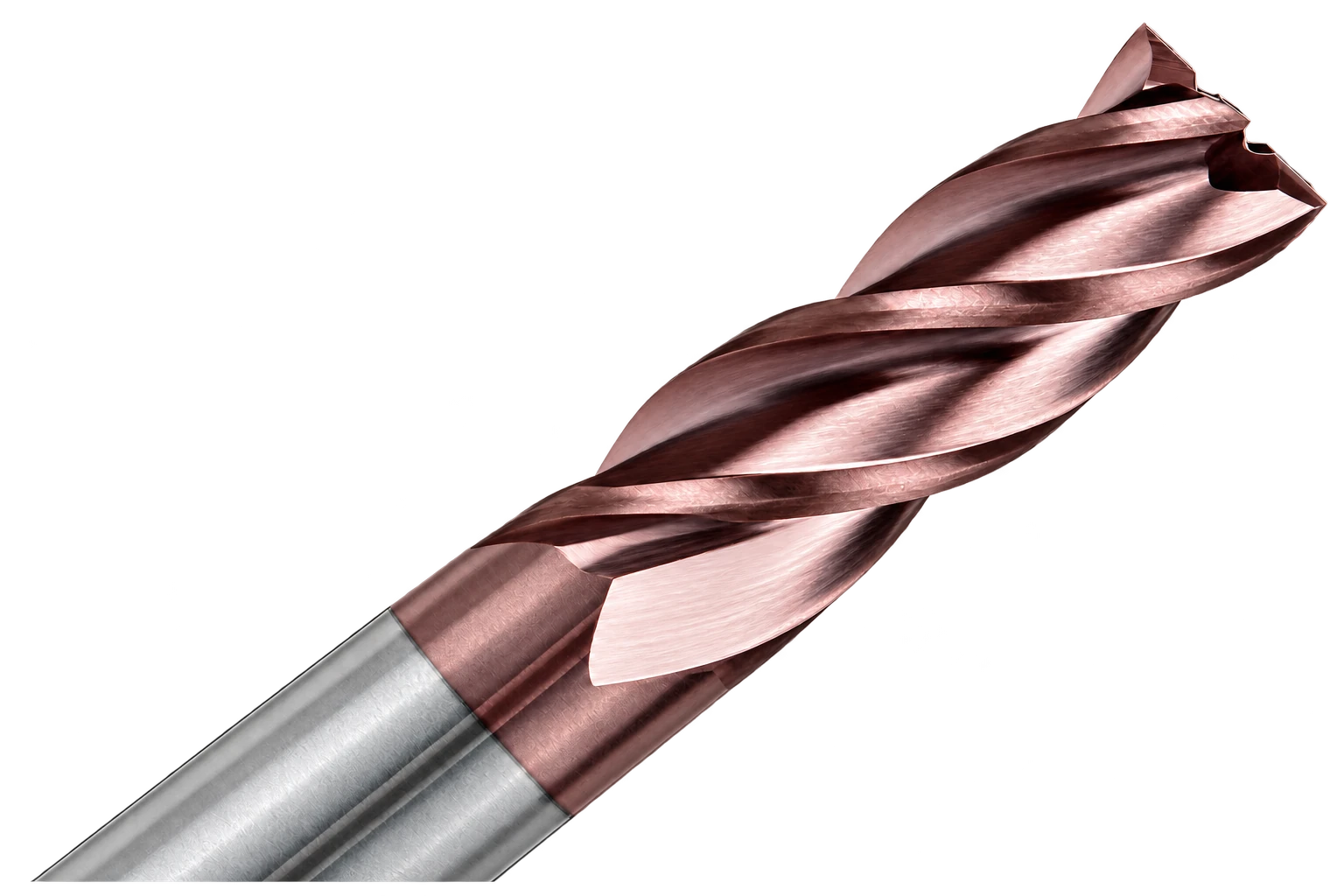

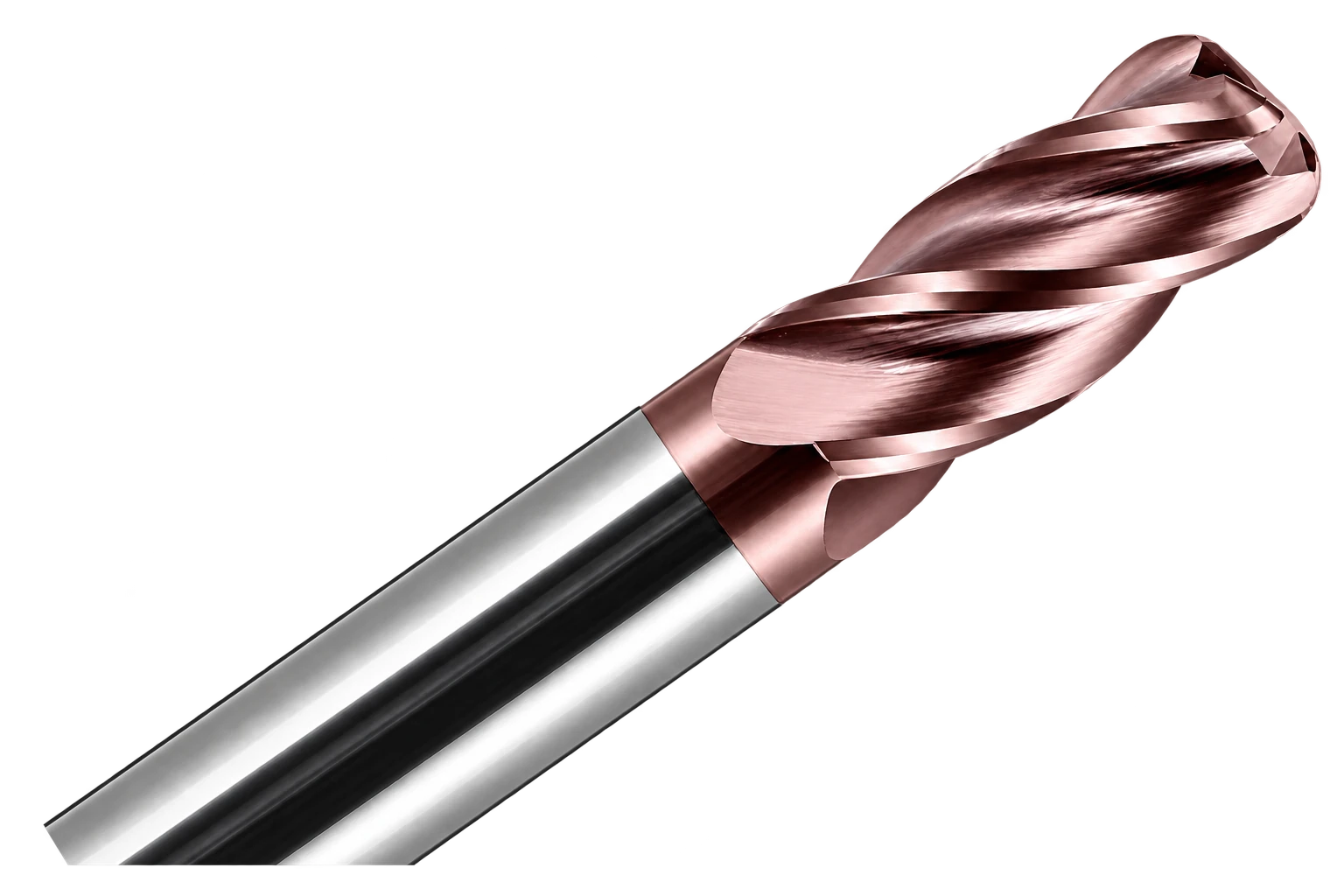

CALDUR ist unsere TiSiN-basierte Beschichtungsvariante für Anwendungen, bei denen die beim Zerspanen entstehende Wärme den Werkzeugverschleiß maßgeblich beeinflusst. Der Name verbindet Wärme mit Beständigkeit. Bei dieser Beschichtungsfamilie stehen der Erhalt der Härte bei erhöhten Temperaturen und die Oxidationsbeständigkeit im Vordergrund. Wir berücksichtigen CALDUR für Fräsoperationen mit konzentrierter thermischer Belastung, in Verbindung mit einer geeigneten Werkzeuggeometrie und passenden Schnittbedingungen.
VERSA und CALDUR sind unterschiedliche Beschichtungsvarianten desselben Produkts. Die Auswahl richtet sich nicht allein nach der Werkstückhärte: Werkstoff, Bearbeitung, Schnittgeschwindigkeit, Spannung und Kühlung werden gemeinsam betrachtet. VERSA kommt für allgemeine Anwendungen infrage, CALDUR für Anwendungen, bei denen die thermische Beständigkeit im Vordergrund steht.
Klicken Sie auf eine Bestellnummer, um sie zum Anfragekorb hinzuzufügen.
Alle Abmessungen in mm.Verfügbarkeit und Lieferung → · Nach Werkstoff und Bearbeitung auswählen →
| D | Lc | d | L | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 | ||
| 14 | 45 | 14 | 100 | ||
| 16 | 45 | 16 | 100 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

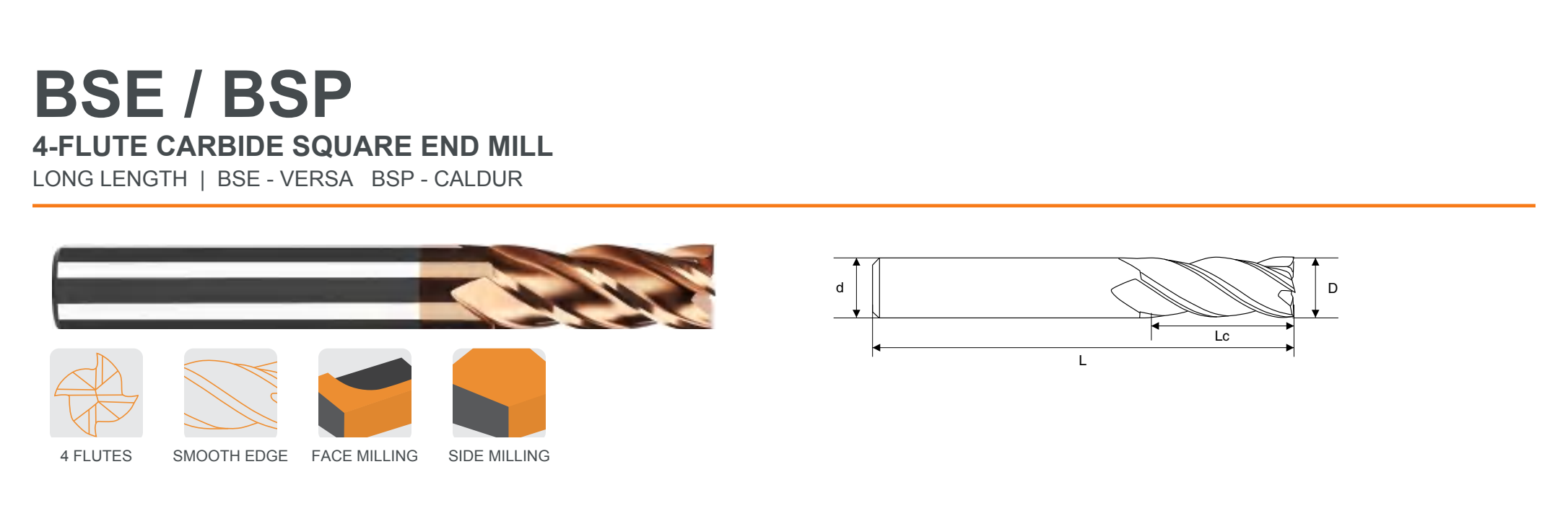

| D | Lc | d | L | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|
| 3 | 12 | 3 | 75 | ||
| 4 | 16 | 4 | 75 | ||
| 5 | 30 | 5 | 100 | ||
| 6 | 30 | 6 | 100 | ||
| 8 | 35 | 8 | 100 | ||
| 8 | 50 | 8 | 150 | ||
| 10 | 40 | 10 | 100 | ||
| 10 | 55 | 10 | 150 | ||
| 12 | 45 | 12 | 100 | ||
| 12 | 55 | 12 | 150 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

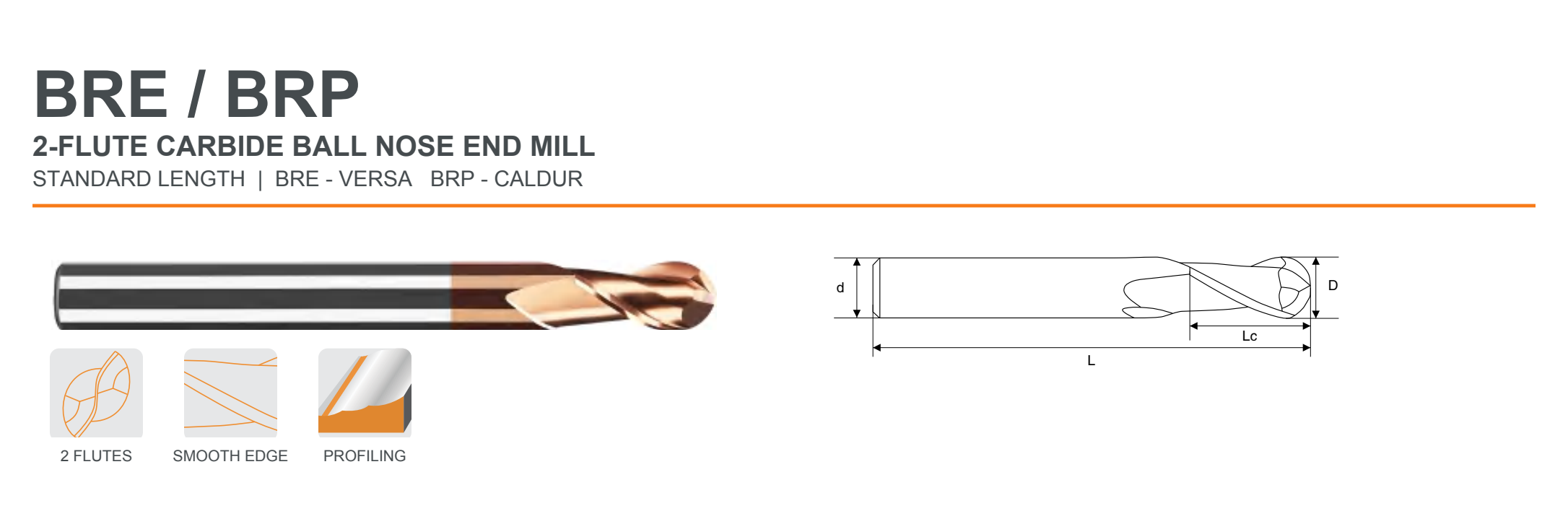

| D | Lc | d | L | R | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|---|
| 3 | 6 | 3 | 50 | 1,5 | ||
| 4 | 8 | 4 | 50 | 2 | ||
| 5 | 10 | 5 | 50 | 2,5 | ||
| 6 | 12 | 6 | 50 | 3 | ||
| 8 | 16 | 8 | 60 | 4 | ||
| 10 | 20 | 10 | 75 | 5 | ||
| 12 | 24 | 12 | 75 | 6 | ||
| 14 | 28 | 14 | 100 | 7 | ||
| 16 | 32 | 16 | 100 | 8 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

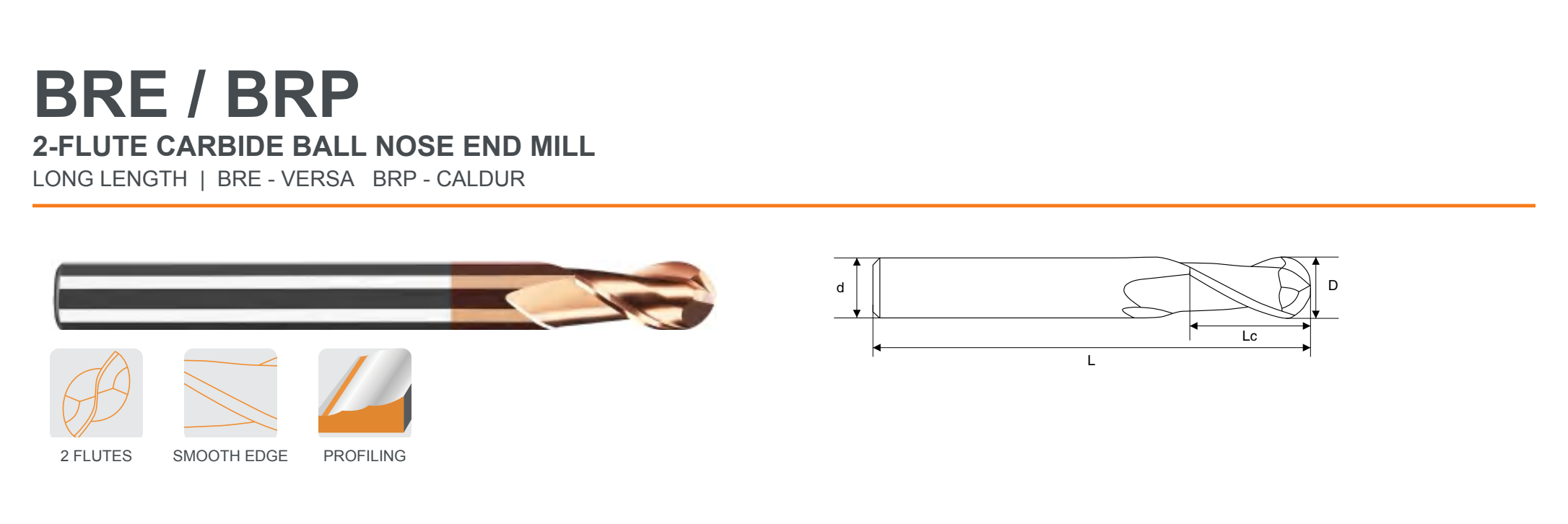

| D | Lc | d | L | R | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|---|
| 3 | 6 | 3 | 75 | 1,5 | ||
| 4 | 8 | 4 | 75 | 2 | ||
| 5 | 10 | 5 | 100 | 2,5 | ||
| 6 | 12 | 6 | 100 | 3 | ||
| 8 | 16 | 8 | 100 | 4 | ||
| 8 | 16 | 8 | 150 | 4 | ||
| 10 | 20 | 10 | 100 | 5 | ||
| 10 | 20 | 10 | 150 | 5 | ||
| 12 | 24 | 12 | 100 | 6 | ||
| 12 | 24 | 12 | 150 | 6 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

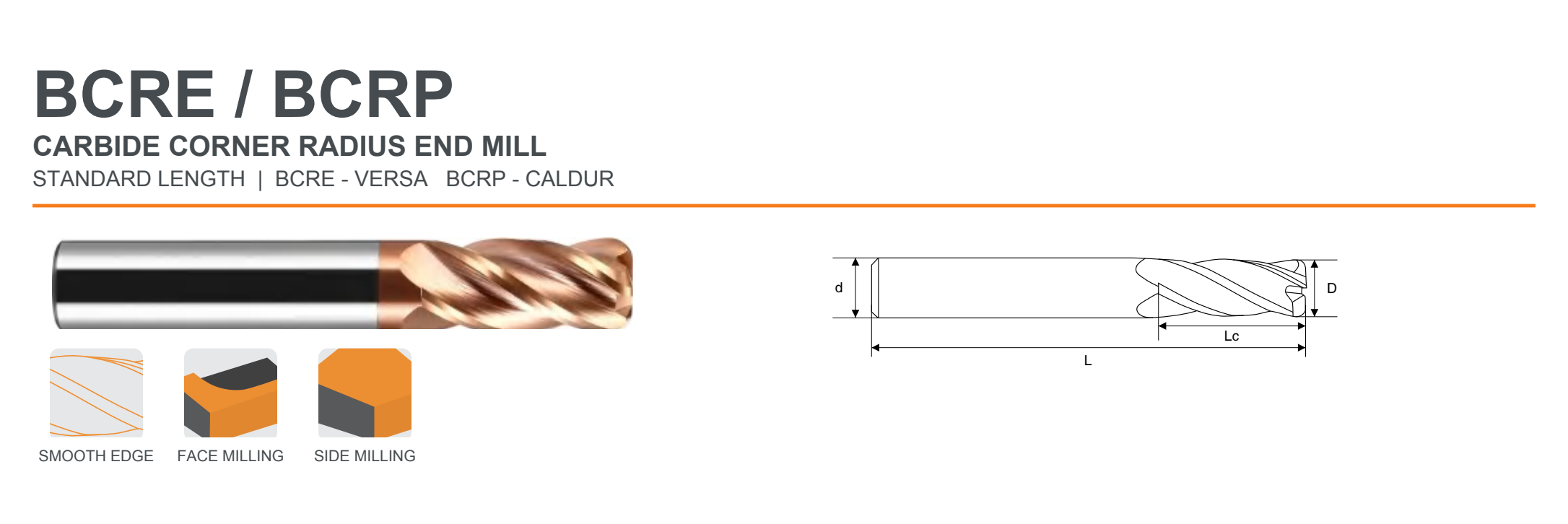

| D | Lc | d | L | R | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|---|
| 3 | 8 | 3 | 50 | 0,5 | ||
| 4 | 10 | 4 | 50 | 0,5 | ||
| 5 | 13 | 5 | 50 | 0,5 | ||
| 6 | 15 | 6 | 50 | 0,5 | ||
| 6 | 15 | 6 | 50 | 1 | ||
| 8 | 20 | 8 | 60 | 0,5 | ||
| 8 | 20 | 8 | 60 | 1 | ||
| 10 | 25 | 10 | 75 | 0,5 | ||
| 10 | 25 | 10 | 75 | 1 | ||
| 10 | 25 | 10 | 75 | 1,5 | ||
| 12 | 30 | 12 | 75 | 0,5 | ||
| 12 | 30 | 12 | 75 | 1 | ||
| 12 | 30 | 12 | 75 | 2 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

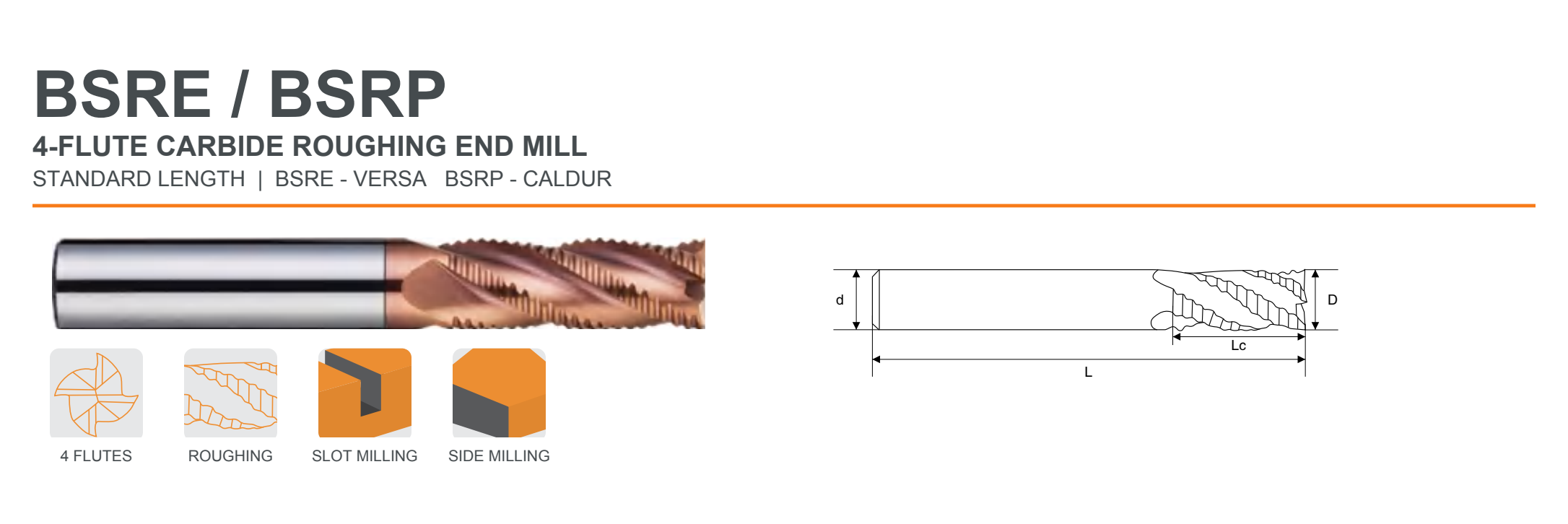

| D | Lc | d | L | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 | ||
| 14 | 45 | 14 | 100 | ||
| 16 | 45 | 16 | 100 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

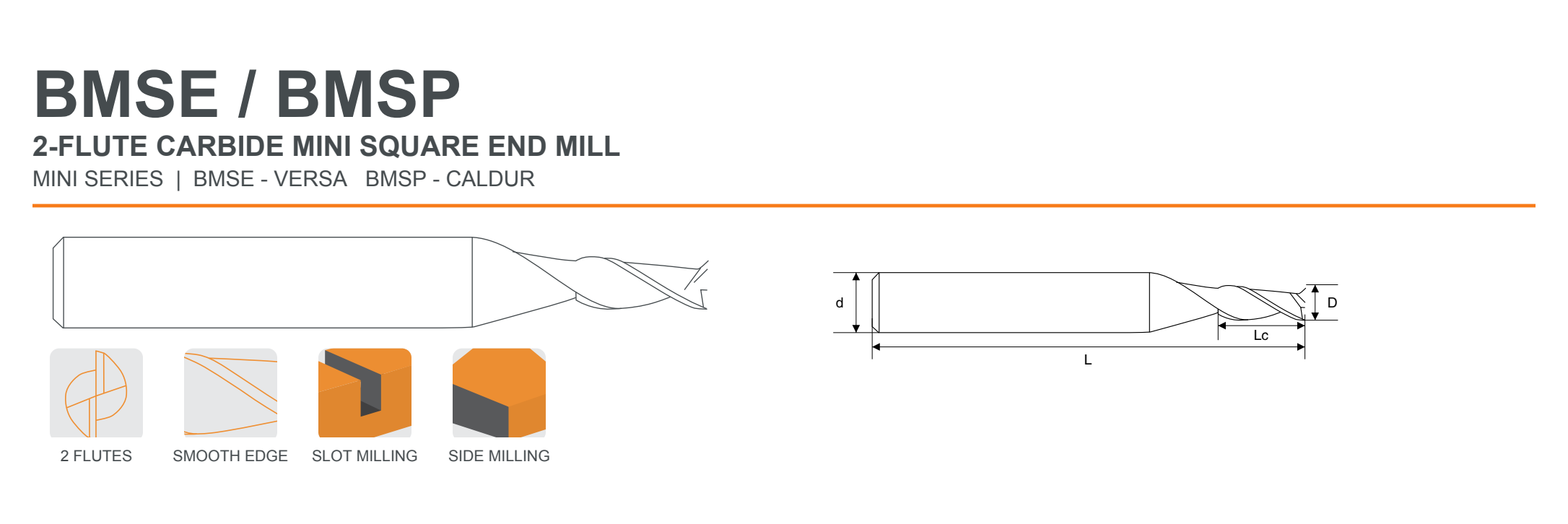

| D | Lc | d | L | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|
| 1,5 | 6 | 4 | 50 | ||
| 1,5 | 8 | 4 | 50 | ||
| 1,5 | 16 | 4 | 50 | ||
| 2 | 6 | 4 | 50 | ||
| 2 | 12 | 4 | 50 | ||
| 2 | 16 | 4 | 50 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

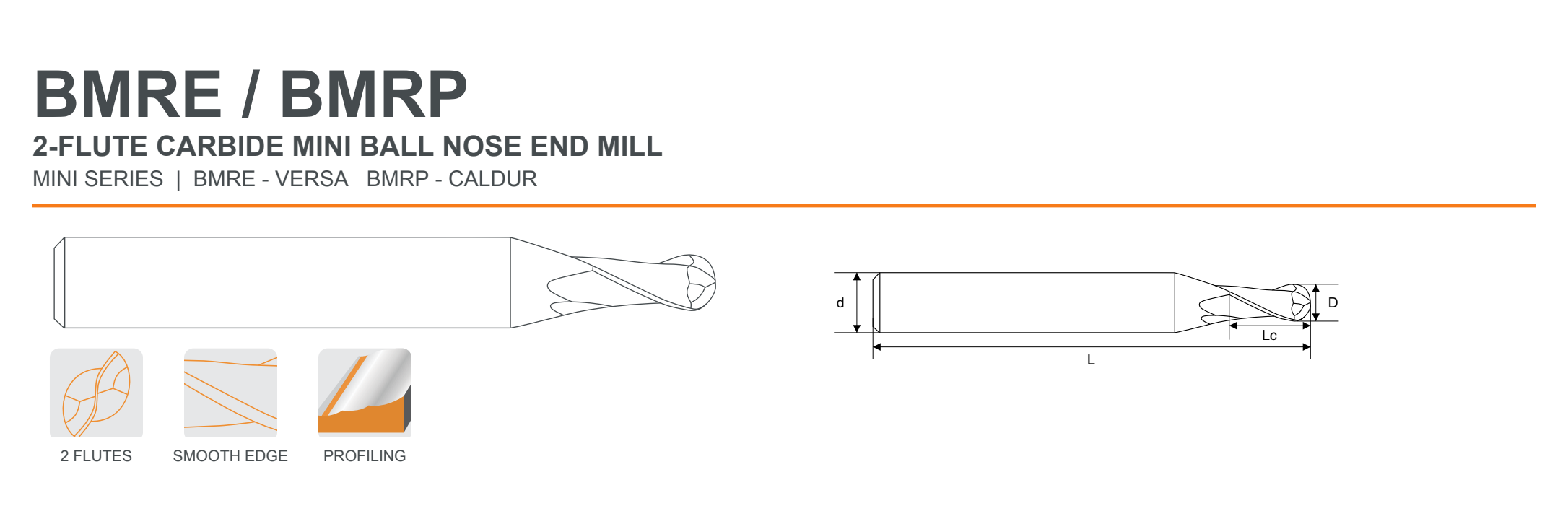

| D | Lc | d | L | R | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|---|
| 1,5 | 6 | 4 | 50 | 0,75 | ||
| 1,5 | 8 | 4 | 50 | 0,75 | ||
| 1,5 | 10 | 4 | 50 | 0,75 | ||
| 2 | 6 | 4 | 50 | 1 | ||
| 2 | 10 | 4 | 50 | 1 | ||
| 2 | 16 | 4 | 50 | 1 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius

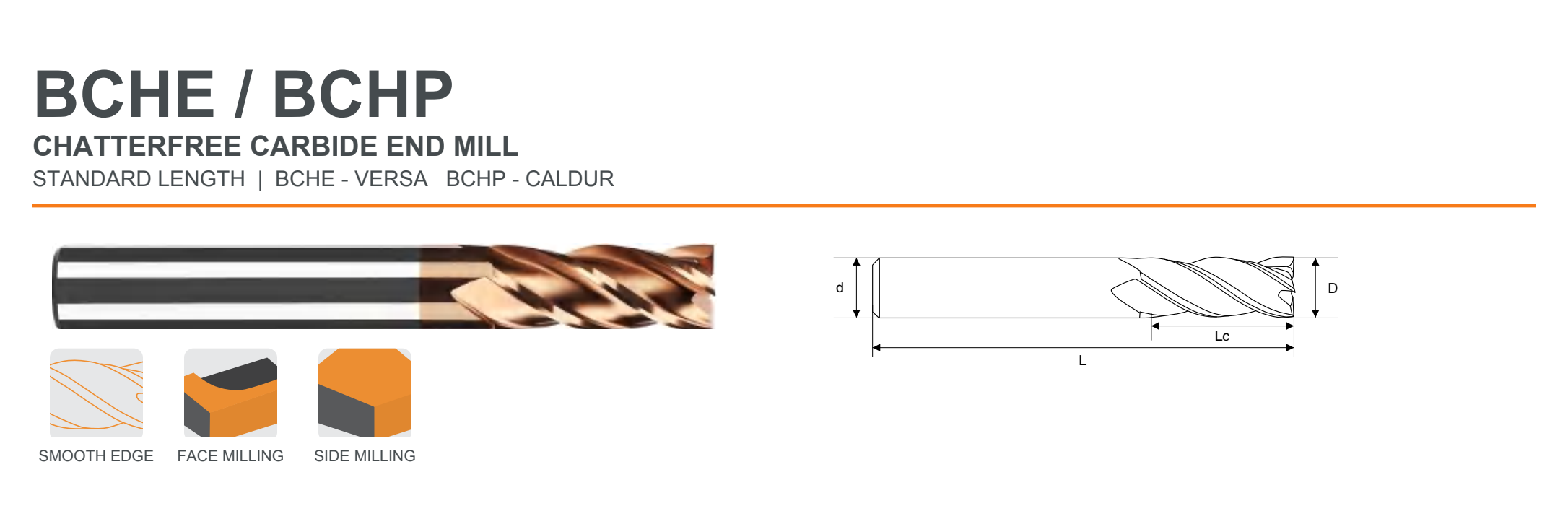

| D | Lc | d | L | VERSAAlCrN-basiert | CALDURTiSiN-basiert |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | ||
| 4 | 12 | 4 | 50 | ||
| 5 | 13 | 5 | 50 | ||
| 6 | 15 | 6 | 50 | ||
| 8 | 20 | 8 | 60 | ||
| 10 | 25 | 10 | 75 | ||
| 12 | 30 | 12 | 75 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius
| D | Lc | d | L | R | Unbeschichtet · poliertBestellnummer |
|---|---|---|---|---|---|
| 3 | 9 | 3 | 50 | 0,2 | |
| 4 | 12 | 4 | 50 | 0,2 | |
| 5 | 15 | 5 | 50 | 0,2 | |
| 6 | 18 | 6 | 50 | 0,2 | |
| 8 | 24 | 8 | 60 | 0,2 | |
| 10 | 30 | 10 | 75 | 0,2 | |
| 12 | 36 | 12 | 75 | 0,2 | |
| 16 | 45 | 16 | 100 | 0,2 | |
| 20 | 45 | 20 | 100 | 0,2 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius
| D | Lc | d | L | R | Unbeschichtet · poliertBestellnummer |
|---|---|---|---|---|---|
| 3 | 15 | 3 | 100 | 0,2 | |
| 4 | 25 | 4 | 100 | 0,2 | |
| 5 | 25 | 5 | 100 | 0,2 | |
| 6 | 30 | 6 | 100 | 0,2 | |
| 8 | 40 | 8 | 100 | 0,2 | |
| 10 | 40 | 10 | 100 | 0,2 | |
| 12 | 45 | 12 | 100 | 0,2 |
D: Schneidendurchmesser · Lc: Schneidenlänge · d: Schaftdurchmesser · L: Gesamtlänge · R: Radius
Werkzeugfamilie auswählen, Maße definieren und Beschichtung im interaktiven Konfigurator wählen. Den Vorentwurf zur technischen Prüfung herunterladen.
Sonderwerkzeug entwerfenBLACX · BSE / BSP
Standard-Schaftfräser, Beschichtung und Menge auswählen und direkt ein Angebot für Ihren Werkzeugtest anfragen.
Ein Versandtermin wird nach Prüfung des Bestands oder der Fertigungskapazität bestätigt.
Lassen Sie den Bestand für Bestellnummer, Beschichtung und Menge bestätigen. Die Aufnahme im Katalog bedeutet nicht, dass ein Artikel aktuell auf Lager ist.
Sondergeometrien und Mengen, die eine Fertigung erfordern, werden nach technischer Prüfung angeboten. Fertigungs- und Versandtermin werden mit dem Angebot bestätigt.
Zuerst den Werkstückwerkstoff, dann Schneidenform und Beschichtung auswählen.

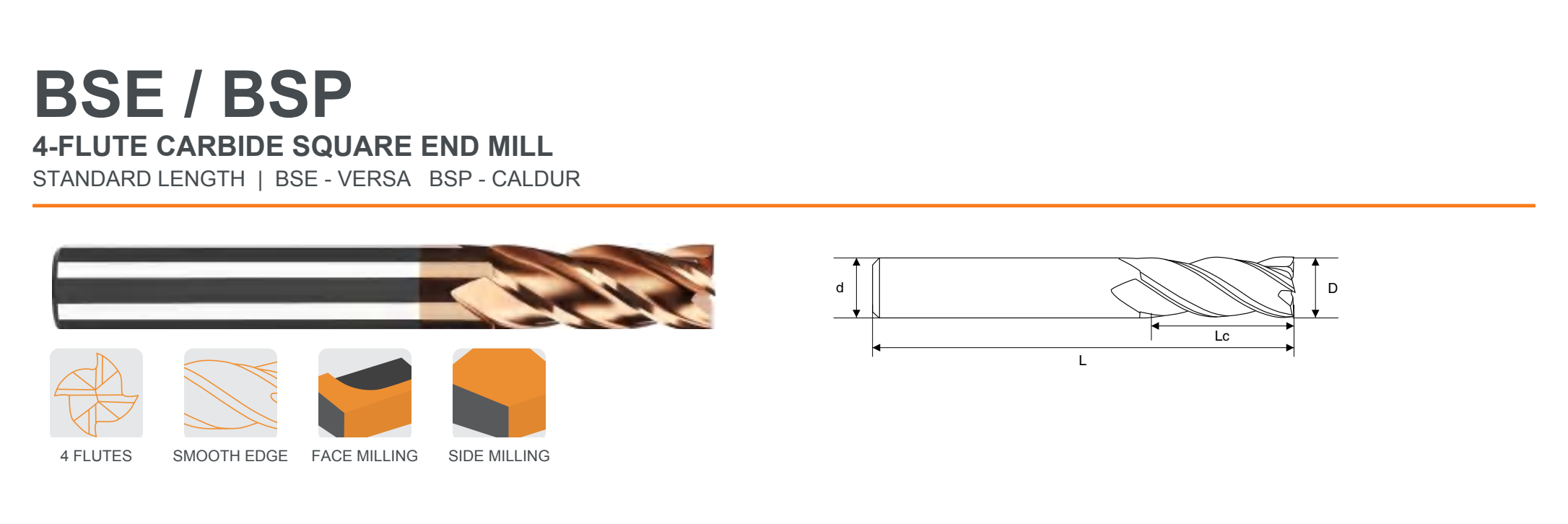

Beginnen Sie mit BSE/BSP-Schaftfräsern oder einer passenden Eckenradius- / Kugelgeometrie. VERSA ist die universelle Beschichtungsoption; CALDUR kommt bei maßgeblicher thermischer Belastung infrage.

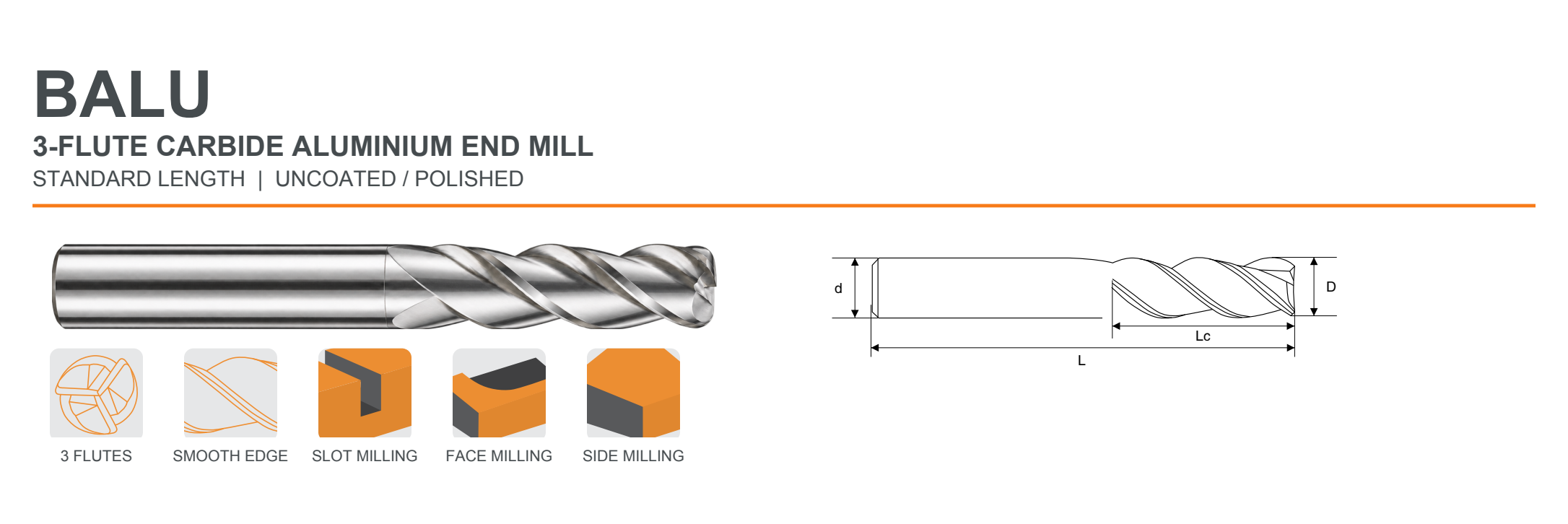

BSE / BSP →BALU-Aluminiumfräser sind unbeschichtet und poliert. Wählen Sie die Standard- oder lange Ausführung passend zur Zugänglichkeit.
BALU →Senden Sie Werkstoffbezeichnung, Härte, Bearbeitung und Kühlung für eine Werkzeug- und Beschichtungsempfehlung.
Angebot anfragen →Nennen Sie Bestellnummer, Werkstoff, Härte, Bearbeitung, radiale/axiale Zustellung und Kühlung. Startwerte müssen zum Werkzeug und Ihrer Aufspannung passen.
Startwerte für Schnittdaten anfragen →
